راه اندازی LeaksProtect

LeaksProtect یک تشخیص دهنده نشتی بی سیم است که هم در صورت نشتی و هم زمانی که نشتی برطرف می شود (آب خشک می شود) هر دو وضعیت را اطلاع می دهد. این دتکتور فقط برای استفاده در محیط داخلی (Indoor) توسعه یافته است.

LeaksProtect از طریق پروتکل رادیویی محافظت شده Jeweller به سیستم امنیتی Ajax متصل می شود. برد ارتباطی آن تا 1300 متر در خط دید (بدون مانع) است. همچنین، LeaksProtect را می توان با استفاده از ماژول های ادغام uartBridge یا ocBridge Plus به سیستم های امنیتی دیگر (دزدگیر های غیر آژاکس) متصل کرد.

کاربران می توانند LeaksProtect را از طریق برنامه Ajax برای سیستم عامل های مک، ویندوز، اندروید و آیفون پیکربندی کنند. این سیستم از طریق نوتیفیکیشن، پیامک و تماس (در صورت فعال بودن) کاربران را از تمامی رویدادها مطلع می کند.



%leftHand%مشاهده محصول ماژول فرستنده مدل LeaksProtect

%sideMenu%نشانگر و عناصر عمیاتی

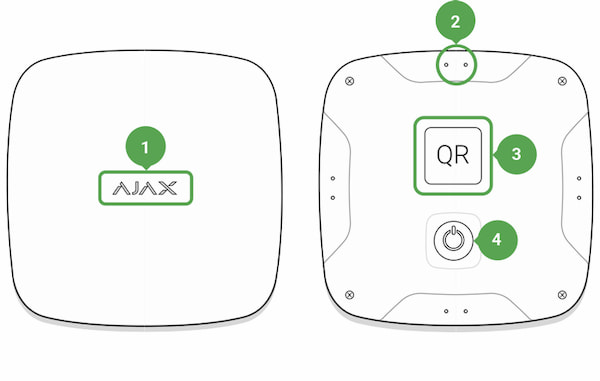

عناصر عملیاتی

  1. نشانگر ال ای دی
  2. کنتاکت های سنسور آب
  3. کد QR با کلید ثبت دستگاه
  4. دکمه روشن/خاموش

%sideMenu%نحوه عملکرد

LeaksProtect در زیر بدنه خود به چهار جفت کنتاکت حساس به آب مجهز شده است. اگر حداقل یک جفت کنتاکت خیس شود، دتکتور بلافاصله یک سیگنال هشدار را به هاب ارسال می کند و کاربر را مطلع می کند؛ همچنین در صورت خشک شدن آب، دتکتور به کاربران اطلاع می دهد.

%info%هنگامی که روشن است، LeaksProtect همیشه فعال است و بدون در نظر گرفتن حالت امنیتی (عملیاتی/غیرعملیاتی)، وضعیت را کنترل می کند.

اگر نشتی تشخیص داده شود، LeaksProtect یکبار اطلاع می دهد و هشدار بعدی زمانی که کنتاکت ها خشک شده و دوباره خیس شوند، مخابره می شود.

%sideMenu%اتصال دتکتور به دزدگیر



اتصال دتکتور به هاب

قبل از شروع اتصال :

  1. برنامه Ajax را نصب کنید. یک حساب کاربری ایجاد کنید، هاب را به برنامه اضافه کنید و حداقل یک اتاق ایجاد کنید.
  2. اتصال اینترنت (از طریق کابل اترنت و/یا شبکه GSM) را بررسی کنید.
  3. وضعیت هاب را در برنامه بررسی کنید تا مطمئن شوید که غیرعملیاتی شده است و بروزرسانی نمی شود.

%warning%فقط کاربران دارای دسترسی ادمین می توانند دستگاه را به هاب اضافه کنند.

نحوه جفت کردن دتکتور با هاب :

  1. روی افزودن دستگاه / Add Device در اپلیکیشن Ajax کلیک کنید.
  2. دستگاه را نامگذاری کنید، کد QR آن را اسکن یا به صورت دستی وارد کنید (بروی بدنه و بسته بندی قرار داده شده است)، سپس اتاق مورد نظر را انتخاب کنید.
  3. روی افزودن / Add کلیک کنید و شمارش معکوس شروع می شود.
  4. دستگاه را روشن کنید.

%info%LeaksProtect دارای یک دکمه سفت و سخت "ON" است که باید آن را با زور فشار دهید تا دتکتور روشن شود.

برای تشخیص و جفت شدن، دستگاه باید در ناحیه پوشش بی سیم هاب قرار گیرد.

درخواست اتصال برای مدت کوتاهی در لحظه روشن شدن دستگاه ارسال می شود.

اگر اتصال ناموفق بود، LeaksProtect بعد از 6 ثانیه خاموش می شود. برای امتحان مجدد اتصال، نیازی به راه اندازی مجدد دستگاه ندارید. اگر LeaksProtect با هاب دیگری جفت شده است، دتکتور را خاموش کنید، سپس مراحل بالا را برای افزودن دوباره امتحان کنید.

دتکتور متصل به هاب در لیست دستگاه های برنامه نمایش داده می شود. بروزرسانی وضعیت دتکتور در لیست بستگی به زمان درخواست دستگاه تنظیم شده در تنظیمات هاب دارد (مقدار پیش فرض 36 ثانیه است).



اتصال به دزدگیرهای دیگر

برای اتصال دتکتور به یک واحد مرکزی امنیتی دیگر با استفاده از ماژول ادغام uartBridge یا ocBridge Plus باید توصیه های موجود در دفترچه راهنمای دستگاه را مطالعه نمایید.

دتکتور همیشه فعال است. هنگام اتصال LeaksProtect به سیستم های امنیتی دیگر، مناسب است که دتکتور را در یک زون حفاظتی دائماً فعال قرار دهید.

%sideMenu%وضعیت ها

  1. دستگاه ها / Devices ایکون
  2. LeaksProtect
پارامتر مقدار
دما / Temperature دمای دتکتور که روی پردازنده اندازه گیری می شود و به تدریج تغییر می کند
قدرت سیگنال / Jeweller Signal Strength قدرت سیگنال بین هاب و دتکتور
شارژ باتری / Battery Charge سطح باتری دستگاه. به صورت درصد نمایش داده می شود
درپوش / Lid حالت دستکاری، که به بدنه در حال جدا شدن یا آسیب دیدن واکنش نشان می دهد
رکس / ReX وضعیت استفاده از اکستندر وایرلس رکس را نشان می دهد
اتصال / Connection وضعیت اتصال بین هاب و دتکتور
نشتی شناسایی شده / Leakage detected هشدار در صورت خیس شدن کنتاکت های سنسور آب
غیرفعال سازی موقت / Temporary Deactivation وضعیت دستگاه را نشان می دهد: فعال، کاملاً غیرفعال شده توسط کاربر، یا فقط اعلان های مربوط به فعال شدن دکمه دستکاری دستگاه غیرفعال است.
فریمور / Firmware نسخه فریمور دستگاه
شناسه دستگاه / Device ID شناسه دستگاه

%sideMenu%تنظیمات

  1. دستگاه ها / Devices ایکون
  2. LeaksProtect
  3. تنظیمات / Settings ایکون
تنظیمات مقدار
اولین فیلد / First field نام دستگاه، که قابل تغییر است
اتاق / Room انتخاب اتاق مجازی که دستگاه به آن اختصاص داده شده است
هشدار با آژیر در صورت تشخیص هشدار / Alert with a siren if leakage is detected در صورت فعال بودن، آژیرهای اضافه شده به دزدگیر با تشخیص آلارم فعال می شوند.
تست قدرت سیگنال / Jeweller Signal Strength Test دستگاه را به حالت تست قدرت سیگنال سوئیچ می کند.
غیرفعال سازی موقت / Temporary Deactivation

دو گزینه در دسترس است:

  • بطور کامل / Entirely — دستگاه دستورات سیستم را اجرا نمی کند یا در سناریوهای اتوماسیون شرکت نمی کند و سیستم هشدارهای دستگاه و سایر اعلان ها را نادیده می گیرد.
  • فقط درپوش / Lid only — سیستم فقط نوتیفیکیشن های مربوط به فعال شدن دکمه دستکاری (Tamper) دستگاه را نادیده می گیرد.
راهنمای کاربر / User Guide دفترچه راهنمای کاربر را باز می کند.
حذف دستگاه / Delete Device دتکتور را از هاب جدا می کند و تنظیمات آن را حذف می کند

%sideMenu%نشانگر

نشانگر ال ای دی LeaksProtect ممکن است بسته به وضعیت دستگاه به رنگ قرمز یا سبز تغییر کند.



نشانگر هنگام فشار دادن دکمه پاور

رویداد نشانگر
فشار دادن دکمه پاور (دتکتور روشن است) با نگه داشتن دکمه، به رنگ قرمز می شود
روشن شدن هنگام روشن شدن دستگاه، به رنگ سبز می شود
خاموش شدن ابتدا قرمز روشن می شود، سپس سه بار چشمک می زند



نشانگر روشن شدن دتکتور

رویداد نشانگر نکته
اتصال دتکتور به هاب، ocBridge Plus و uartBridge برای چند ثانیه به رنگ سبز می شود
خطای سخت افزاری بطور مداوم به رنگ قرمز چشمک می زند دتکتور نیاز به تعمیر دارد، لطفاً با خدمات پشتیبانی تماس بگیرید
نشتی شناسایی شده حدود یک ثانیه به رنگ قرمز می شود
باتری نیاز به تعویض دارد در حین آلارم، به آرامی به رنگ قرمز می شود و به آرامی خاموش می شود تعویض باتری دتکتور در دفترچه راهنمای تعویض باتری توضیح داده شده است

%sideMenu%تست عملکرد

دزدگیر آژاکس امکان انجام تست هایی برای بررسی عملکرد دستگاه های متصل را فراهم می کند.

تست های عملکرد ماژول بلافاصله شروع نمیشوند، اما پس از یک دوره پینگ دتکتور هاب تست ها شروع می شوند. شروع زمان آزمایش به تنظیمات دوره اسکن دتکتور بستگی دارد (تنظیمات Jeweller در تنظیمات هاب).

  • تست قدرت سیگنال / Jeweller Signal Strength Test
  • تست تضعیف شدن / Attenuation Test

%sideMenu%محل قرارگیری

هنگام انتخاب مکان دستگاه، لطفاً دور بودن آن از هاب (تا 1300 متر) و عدم وجود هرگونه مانع بین دستگاه هایی که مانع انتقال سیگنال رادیویی می شوند را در نظر بگیرید مانند دیوارها، طبقه ها، اشیاء بزرگ واقع در اتاق.

%warning%این دستگاه فقط برای استفاده در فضای داخلی ساخته شده است.

%warning%سطح قدرت سیگنال Jeweller را در محل نصب بررسی کنید.

اگر سطح سیگنال پایین باشد (تک خط)، نمی توانیم عملکرد پایدار دستگاه را تضمین کنیم. تمام اقدامات ممکن را برای بهبود قدرت سیگنال انجام دهید. حداقل کاری که می توانید انجام دهید این است که دستگاه را حرکت دهید؛ حتی جابجایی 20 سانتیمتری دستگاه می تواند کیفیت دریافت سیگنال را به میزان قابل توجهی بهبود بخشد.

اگر پس از جابجایی دستگاه همچنان دارای قدرت سیگنال کم یا ناپایدار است، از اکستندر وایرلس رکس استفاده کنید.

LeaksProtect را در محل هایی که احتمالی نشت وجود دارد نصب کنید، محل هایی نظیر اتاق تاسیسات که لوله کشی آب در آنجا قرار دارد، موتورخانه ها، زیر پمپ آب، روی زمین زیر وان حمام، سینک، ماشین لباسشویی و غیره.

دتکتور را در این شرایط نصب نکنید :

  • در فضای باز.
  • در نزدیکی هر گونه اجسام فلزی یا آینه ای که باعث تضعیف سیگنال می شود.
  • در هر محل با دمای فراتر از محدوده مجاز.
  • روی سطوح رسانا.
  • نزدیکتر از 1 متر به هاب.

%sideMenu%تست دتکتور

هنگامی که مایع روی کنتاکت های دتکتور قرار می گیرد، مدار الکتریکی را می بندد. برای فعالسازی آلارم کافی است فقط یک جفت کنتاکت تحریک (خیس) شود.

  1. برای بررسی LeaksProtect، یک جفت کنتاکت را با انگشت خیس به مدت 3 ثانیه ببندید (تأخیر در تحریک یعنی زیر 3 ثانیه از هشدار نادرست جلوگیری می کند)، اگر آب تشخیص داده شود، LED دتکتور به مدت 1 ثانیه به رنگ قرمز روشن می شود.
  2. کنتاکت را با یک دستمال خشک پاک کنید. هنگامی که مدار الکتریکی باز است، LeaksProtect ال ای دی نور قرمز خود را به مدت 1 ثانیه روشن می کند و از خشک شدن آب اطلاع می دهد.

اگر دتکتور را با آب صابون (کف دار) خیس کنید، ممکن است پس از خشک شدن، سیگنال عدم قطع نشتی را ادامه دهد. این حالت را اشاره کردیم تا اگر دتکتور بوسیله آب صابونی تحریک شد، کنتاکت ها را می بندد. برای از بین بردن این مشکل، کنتاکت های دتکتور را با یک دستمال مرطوب شده با آب خالص پاک کنید و سپس آنها را خشک کنید.

%sideMenu%نگهداری

قابلیت عملیاتی بودن LeaksProtect را به طور منظم بررسی کنید. توصیه می کنیم حداقل هر 2 تا 3 ماه یک بار کنتاکت های دتکتور را به دلیل کثیف شدن و جرم بستن تمیز کنید. برای تمیز کردن کنتاکت ها از محلول الکلی استفاده کنید.

بدنه دتکتور را از گرد و غبار، تار عنکبوت و سایر آلاینده& ها که ظاهر می شوند تمیز کنید چون آنها می توانند جریان الکتریکی را هدایت کنند و باعث تحریک نادرست شوند. از یک دستمال خشک نرم و مناسب برای نگهداری تجهیزات استفاده کنید.

از مواد حاوی الکل، استون، بنزین و سایر حلال های فعال برای تمیز کردن بدنه دتکتور استفاده نکنید.

باتری های نصب شده در دتکتور بطور متوسط ​​تا 5 سال کارکرد مستقل را تضمین می کنند (با ارسال فرکانس توسط هاب در هر 1 دقیقه). اگر باتری دتکتور کم باشد، سیستم امنیتی اعلان را ارسال می کند و در صورت فعال شدن دستگاه، LED دتکتور به آرامی در هر یک ساعت به رنگ سبز می شود.

برای تعویض باتری ها، دتکتور را خاموش کنید، پیچ ها را باز کنید و پنل جلویی LeaksProtect را بردارید. باتری ها را با باتری های جدید نوع AAA با رعایت قطبیت تعویض کنید.

%sideMenu%مشخصات فنی

پروتکل ارتباط رادیویی Jeweller
باند فرکانسی

866.0 – 866.5 مگاهرتز
868.0 – 868.6 مگاهرتز
868.7 – 869.2 مگاهرتز
905.0 – 926.5 مگاهرتز
915.85 – 926.5 مگاهرتز
921.0 – 922.0 مگاهرتز

بسته به منطقه فروش

سازگاری با تمام هاب های آژاکس، اکستندرهای وایرلس رکس، ocBridge Plus و uartBridge کار می کند.
بیشترین توان خروجی RF ≤ 20mW
تلفیق سیگنال رادیویی GFSK
محدوده سیگنال رادیویی حداکثر تا 1,300متر (بدون مانع)
منبع تغذیه 2 عدد باتری AAA
ولتاژ منبع تغذیه 3 ولت (باتری ها به صورت جفت نصب شده است)
عمر باتری تا 5 سال
کلاس حفاظتی بدنه IP65
محیط نصب داخلی (Indoor)
محدوده دمای عملیاتی از °0 سانتیگراد تا °50+ سانتیگراد
رطوبت مجاز عملیاتی حداکثر تا %100
ابعاد 56 × 56 × 14 میلیمتر
وزن 40 گرم
زمان سرویس دهی 10 سال

%sideMenu%اقلام جعبه دتکتور LeaksProtect

  1. LeaksProtect
  2. دو عدد باتری AAA از پیش نصب شده
  3. دفترچه راهنما
