نحوه اتصال کارت و تگ به صفحه کلید پلاس دزدگیر آژاکس



کارت و تگ دستگاه های دسترسی بدون تماس رمزگذاری شده برای مدیریت حالت های امنیتی سیستم امنیتی آژاکس هستند. آنها عملکردهای یکسانی دارند و فقط در شکل سخت افزاری متفاوت هستند؛ تگ/Tag یک جا کلیدی است و کارت/Pass یک کارت است.

کارت و تگ فقط با صفحه کلید پلاس / KeyPad Plus کار می کنند.

مشاهده محصول تگ جا کلیدی آژاکس
مشاهده محصول کارت آژاکس



شکل محصول

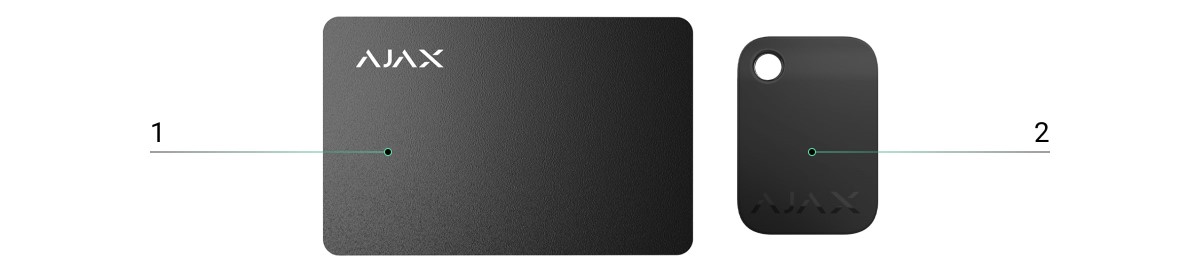

کارت و تگ

  1. کارت/Pass
  2. تگ/Tag



نحوه عملکرد

تگ یا کارت به شما این امکان را می دهد که امنیت یک شی را بدون حساب کاربری و دسترسی به برنامه آژاکس و یا دانستن رمز عبور مدیریت کنید. تنها چیزی که لازم است فعال کردن یک صفحه کلید سازگار و قرار دادن کلید یا کارت روی آن است. سیستم امنیتی یا یک گروه خاص عملیاتی یا غیرعملیاتی می شود.

برای شناسایی سریع و ایمن کاربران، صفحه کلید پلاس از فناوری DESFire® استفاده می کند. DESFire® بر اساس استاندارد بین المللی ISO 14443 است و رمزگذاری 128 بیتی و حفاظت از کپی شدن کارت یا تگ را ترکیب می کند.

استفاده از تگ و کارت در فید رویدادها ثبت می شود. مدیر سیستم می تواند در هر زمان میزان دسترسی تگ و کارت را از طریق برنامه آژاکس محدود یا لغو کند.

کارت یا تگ می تواند با ارسال نام کاربر یا بدون ارسال نام کاربری که بر وضعیت امنیتی دستگاه تاثیر گذاشته است، کار کند.

با ارسال نام کاربر

نام کاربری در فید نوتیفیکیشن ها و رویدادها نمایش داده می شود

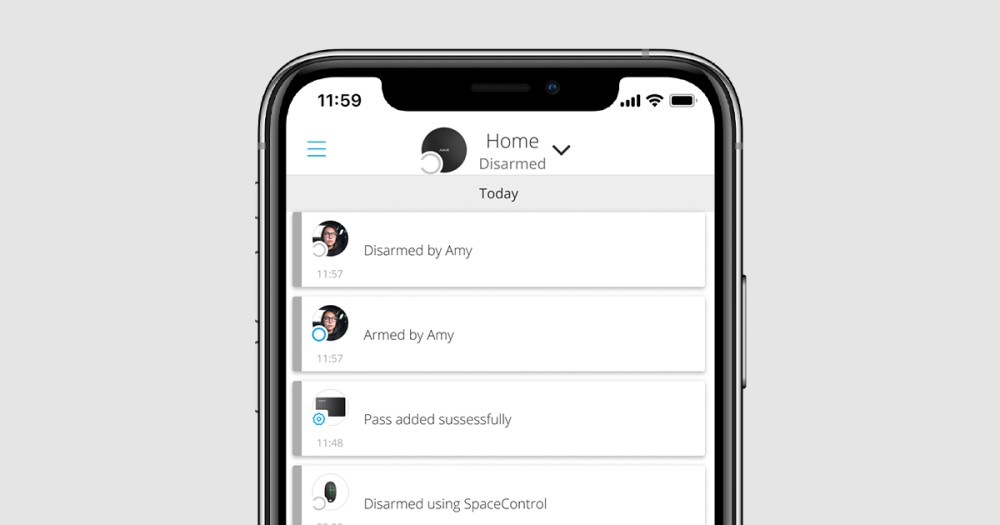

اعلان در فید اعلان

بدون ارسال نام کاربر

نام دستگاه در فید نوتیفیکیشن ها و رویدادها نمایش داده می شود

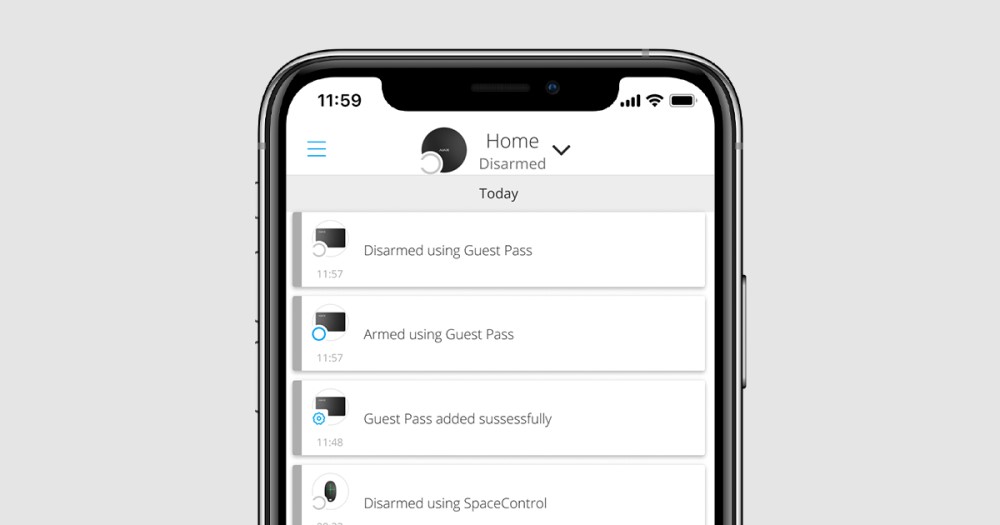

نوتیفیکیشن در فید اعلان

کارت و تگ می توانند همزمان با چندین هاب کار کنند. حداکثر 13 عدد هاب در حافظه آن می تواند ذخیره می شود. به خاطر داشته باشید که باید یک تگ یا کارت را به هر یک از هاب ها بطور جداگانه از طریق برنامه آژاکس متصل کنید.

حداکثر تعداد دستگاه های تگ و کارت متصل به هاب به مدل هاب بستگی دارد. در عین حال، تگ یا کارت اختصاص داده شده به هاب، بر محدوده پشتیبانی از کل دستگاه های قابل اتصال به هاب تأثیری نمی گذارد.

مدل هاب تعداد دستگاه های کارت یا تگ
هاب پلاس 99
هاب 2 50
هاب 2 پلاس 200

یک کاربر می تواند هر تعداد تگ و کارت را در محدوده دستگاه های پشتیبانی شده توسط هاب را، به آن متصل کند. به خاطر داشته باشید که دستگاه ها حتی پس از حذف همه صفحه کلیدها به هاب متصل می مانند.



ارسال رویدادها به ایستگاه مانیتورینگ

سیستم امنیتی آژاکس می تواند به ایستگاه مانیتورینگ متصل شود و رویدادها را از طریق Sur-Gard (Contact-ID) ،SIA DC-09 و سایر پروتکل های اختصاصی به CMS منتقل کند. لیست کامل پروتکل های پشتیبانی شده در سایت آژاکس موجود است.

هنگامی که یک تگ یا کارت به یک کاربر محدود می شود، رویدادهای عملیاتی و غیرعملیاتی با شناسه کاربر به ایستگاه نظارت ارسال می شود. اگر دستگاه به کاربر متصل نباشد، هاب رویداد را با شناسه دستگاه ارسال می کند. می توانید شناسه دستگاه را در منوی وضعیت / Status پیدا کنید.



اضافه شدن به سیستم

کارت و تگ با کنترل پنل هاب، پنل های مرکزی برندهای دیگر دزدگیر و ماژول های گیرنده ocBridge Plus و uartBridge ناسازگار هستند. کارت و تگ فقط با صفحه کلید پلاس کار می کنند.



قبل از افزودن دستگاه

  1. برنامه Ajax را نصب کنید. یک حساب کاربری ایجاد کنید. یک هاب به برنامه اضافه کنید و حداقل یک اتاق ایجاد کنید.
  2. مطمئن شوید که هاب روشن است و به اینترنت (از طریق کابل اترنت، وای فای و/یا شبکه تلفن همراه) دسترسی دارد. شما می توانید این کار را در برنامه آژاکس یا با نگاه کردن به لوگوی هاب بروی پنل هاب انجام دهید چون رنگ آن در هنگام اتصال به شبکه به رنگ سفید یا سبز می شود.
  3. با مشاهده وضعیت آن در برنامه آژاکس مطمئن شوید که هاب عملیاتی نیست و بروزرسانی نمی شود.
  4. اطمینان حاصل کنید که یک صفحه کلید سازگار با پشتیبانی از DESFire® به هاب متصل است.
  5. اگر می‌خواهید یک کارت یا تگ را به یک کاربر متصل کنید، مطمئن شوید که حساب کاربری قبلاً به هاب اضافه شده است.

فقط یک کاربر یا PRO با دسترسی ادمین می تواند یک دستگاه را به هاب متصل کند.



نحوه اضافه کردن تگ یا کارت به سیستم

  1. برنامه آژاکس را باز کنید. اگر حساب شما به چندین هاب دسترسی دارد، یکی از آنها را که می خواهید که به آن کارت یا تگ را اضافه کنید، انتخاب کنید.
  2. به تب دستگاه ها / Devices ایکون بروید.

    مطمئن شوید که ویژگی کارتخوان کارت/تگ / Pass/Tag Reading حداقل در تنظیمات یک صفحه کلید فعال باشد.

  3. روی افزودن دستگاه / Add Device کلیک کنید.
  4. از منوی کشویی، افزودن کارت/تگ / Add Pass/Tag را انتخاب کنید.
  5. نوع (کارت یا تگ)، رنگ، نام دستگاه و نام آن را (در صورت لزوم) مشخص کنید.
  6. روی بعدی / Next کلیک کنید. پس از آن، هاب به حالت ثبت دستگاه تغییر می کند.
  7. به هر صفحه کلیدی که کارتخوان کارت/تگ / Pass/Tag Reading در آن فعال است بروید، آن را فعال کنید. دستگاه بیپ می زند (اگر صدای آن در تنظیمات فعال باشد) و نور پس زمینه روشن می شود. سپس کلید disarming ایکون را فشار دهید. صفحه کلید به حالت ورود به دستگاه (logging mode) می رود.
  8. تگ یا کارت را به مدت چند ثانیه روی کارتخوان صفحه کلید قرار دهید. با آیکون های موج روی بدنه مشخص شده است. پس از موفقیت آمیز بودن ثبت کارت یا تگ، یک نوتیفیکیشن در برنامه آژاکس دریافت خواهید کرد.

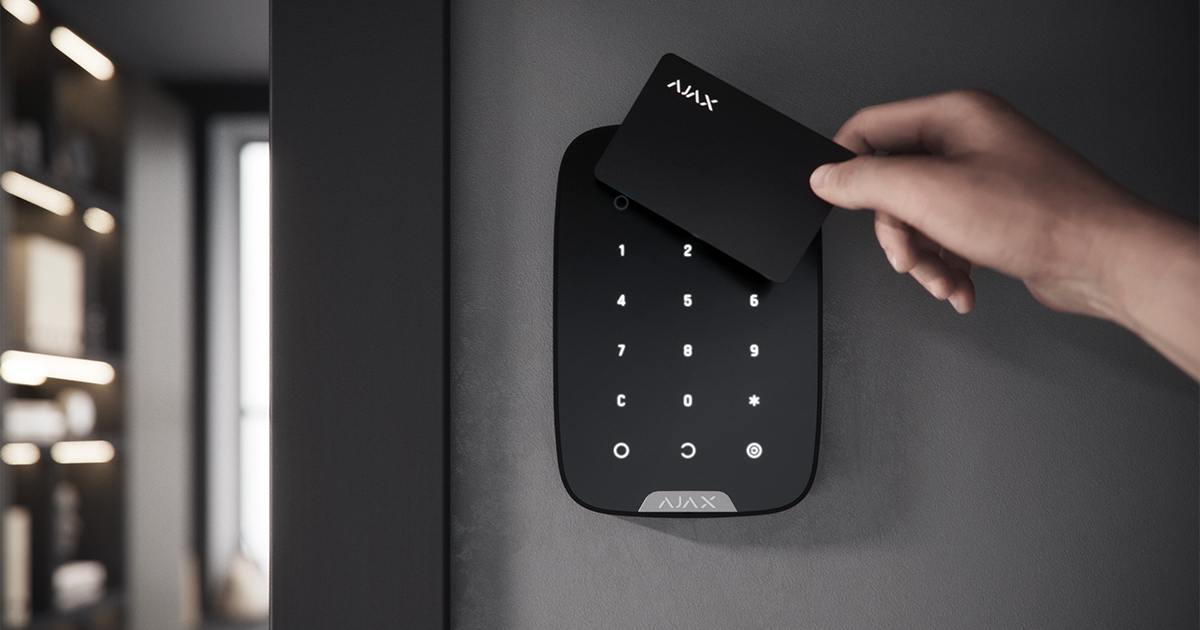

قرارگرفتن کارت بروی کارتخوان

اگر اتصال ناموفق بود، 5 ثانیه دیگر دوباره امتحان کنید. لطفاً توجه داشته باشید که اگر از حداکثر تعداد مجاز افزودن کارت یا تگ به هاب فراتر روید، نوتیفیکیشن مربوطه را در برنامه آژاکس دریافت خواهید کرد.

تگ و کارت می توانند همزمان با چندین هاب کار کنند که حد مجاز آن حداکثر 13 هاب است. به خاطر داشته باشید که باید دستگاه ها را بطور جداگانه از طریق برنامه آژاکس به هر یک از هاب ها متصل کنید.

اگر سعی کنید یک تگ یا کارت را به هابی متصل کنید که قبلاً به محدودیت حداکثر تعداد اتصال به هاب رسیده است (13 هاب)، نوتیفیکیشن مربوطه را دریافت خواهید کرد. برای اتصال چنین کارت یا تگی به یک هاب جدید، باید آن را ریست کنید که در این صورت تمام داده های تگ/کارت پاک می شوند.



وضعیت ها

وضعیت ها شامل اطلاعاتی در مورد دستگاه و پارامترهای عملکرد آن است. وضعیت های تگ یا کارت را می توان در برنامه آژاکس پیدا کرد :

  1. به تب دستگاه ها / Devices ایکون بروید.
  2. تگ ها/کارت ها / Passes/Tags را انتخاب کنید.
  3. کارت یا تگ مورد نیاز را از لیست انتخاب کنید.
پارامتر مقدار
کاربر / User نام کاربری که تگ یا کارت به آن محدود شده است.
اگر دستگاه به کاربر متصل نباشد، فیلد کلمه مهمان / Guest را نمایش می دهد
فعال / Active وضعیت دستگاه را نشان می دهد:

  • بله / Yes
  • خیر / No
شناسه / Identifier شناسه دستگاه در رویدادهایی که به CMS ارسال می شود، منتقل می شود



تنظیمات

تگ و کارت در برنامه آژاکس قابل پیکربندی هستند :

  1. به تب دستگاه ها / Devices ایکون بروید.
  2. تگ ها/کارت ها / Passes/Tags را انتخاب کنید.
  3. کارت یا تگ مورد نیاز را از لیست انتخاب کنید.
  4. با کلیک بروی آیکون ایکون به تنظیمات / Settings بروید.

لطفاً توجه داشته باشید که پس از تغییر تنظیمات، برای ذخیره آنها باید دکمه بازگشت / Back را فشار دهید.

پارامتر مقدار
انتخاب نوع دستگاه / Select device type تگ یا کارت
رنگ / Colour انتخاب رنگ تگ یا کارت: سیاه یا سفید
نام دستگاه / Device name در لیست همه دستگاه های هاب، پیامک ها و نوتیفیکیشن ها در فید رویدادها نمایش داده می‌شود.
نام می تواند حداکثر 12 نویسه سیریلیک یا حداکثر 24 نویسه لاتین داشته باشد.
برای ویرایش روی آیکون مداد کلیک کنید
کاربر / User کاربری که تگ یا کارت به آن محدود شده است را انتخاب کنید.
هنگامی که یک دستگاه به یک کاربر متصل می شود، از دسترسی مدیریت امنیتی مشابه کاربر برخوردار است
مدیریت امنیت / Security management انتخاب حالت ها و گروه های امنیتی که می توانند توسط این تگ یا کارت مدیریت شوند.
اگر تگ یا کارت با کاربر مرتبط نباشد، فیلد نمایش داده می‌شود و فعال می شود
فعال / Active به شما امکان می دهد بدون حذف دستگاه از سیستم، تگ یا کارت را بطور موقت غیرفعال کنید
راهنمای کاربر / User Guide راهنمای کاربر تگ یا کارت را در برنامه آژاکس باز می کند
لغو جفت کردن دستگاه / Unpair device تگ یا کارت و تنظیمات آن را از سیستم حذف می کند.

دو گزینه برای حذف وجود دارد: زمانی که تگ یا کارت در اختیار شماست یا دسترسی به آن وجود ندارد.

اگر تگ یا کارت در در دسترسی است:

  1. فرآیند حذف را شروع کنید.
  2. به یکی از صفحه کلیدهای سازگار بروید و آن را فعال کنید.
  3. کلید disarming ایکون را فشار دهید. صفحه کلید برای دسترسی به حالت حذف دستگاه ها تغییر می کند.
  4. تگ یا کارت بروی کارتخوان صفحه کلید (آیکون موج) قرار دهید. پس از حذف موفقیت آمیز، یک نوتیفیکیشن در برنامه آژاکس دریافت خواهید کرد.

اگر تگ یا کارت در دسترس نیست:

  1. فرآیند حذف دستگاه را شروع کنید.
  2. گزینه حذف بدون تگ/کارت / Delete without pass/tag را انتخاب کنید و دستورالعمل های برنامه را دنبال کنید.

در هر دو مورد، هاب از حافظه تگ/کارت / Tag/Pass حذف نمی شود. برای پاک کردن حافظه دستگاه، باید آن را ریست کنید (همه داده های تگ/کارت / Tag/Pass پاک می شوند)



اتصال یک تگ یا کارت به یک کاربر

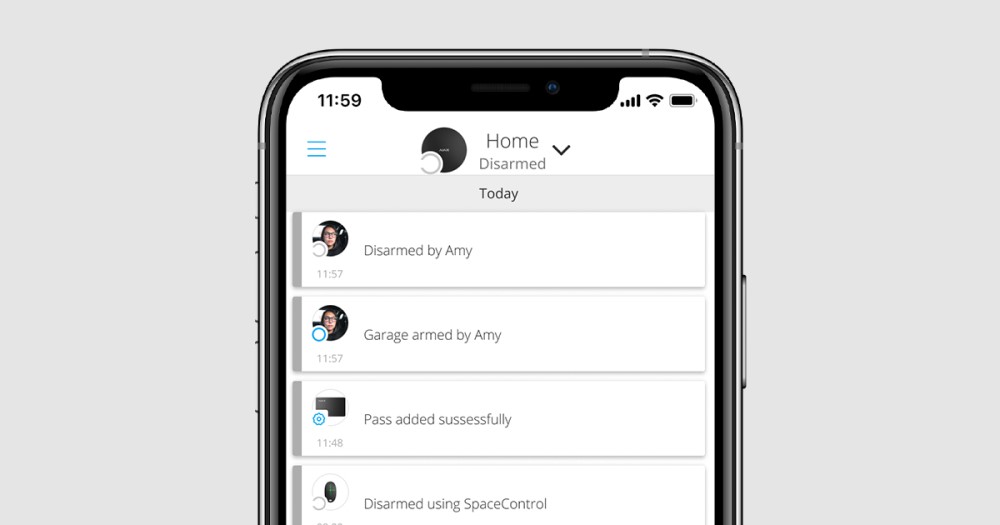

اتصال کارت یا تگ به کاربر

هنگامی که یک تگ یا کارت به یک کاربر پیوند داده می شود، بطور کامل دسترسی کامل مدیریت حالت های امنیتی کاربر را به ارث می برد. به عنوان مثال، اگر یک کاربر قادر به مدیریت تنها یک گروه باشد، تگ یا کارت فقط محدود به مدیریت آن گروه خواهد بود.

یک کاربر می تواند هر تعداد تگ یا کارت را در حداکثر محدوده دستگاه های قابل اتصال به هاب، متصل کند.

دسترسی ها و مجوزهای کاربر در هاب ذخیره می شود. پس از اتصال به یک کاربر، اگر دستگاه ها به کاربر متصل شده باشند، تگ و کارت نشان دهنده کاربر در سیستم است. بنابراین، هنگام تغییر میزان دسترسی کاربر، نیازی به ایجاد تغییرات در تنظیمات تگ یا کارت ندارید زیرا آنها بطور خودکار اعمال می شوند.

برای اتصال یک تگ یا کارت به یک کاربر، در برنامه آژاکس :

  1. هاب مورد نظر را از لیست هاب ها انتخاب کنید.
  2. به تب دستگاه ها / Devices ایکون بروید.
  3. تگ ها/کارت ها / Passes/Tags را انتخاب کنید.
  4. کارت یا تگ مورد نیاز را از لیست انتخاب کنید.
  5. با کلیک بروی آیکون ایکون به تنظیمات بروید.
  6. کاربر را در قسمت مربوطه انتخاب کنید.
  7. برای ذخیره تنظیمات روی بازگشت / Back کلیک کنید.

هنگامی که کاربر (کاربر متصل به تگ یا کارت) از هاب حذف می شود، تا زمانی که تگ یا کارت به کاربر دیگری اختصاص داده نشود نمی تواند برای مدیریت حالت های امنیتی استفاده شود.



غیرفعال کردن موقت تگ یا کارت

تگ جا کلیدی یا کارت عبور می تواند بطور موقت غیرفعال شود بدون اینکه آنها از سیستم حذف شوند. کارت غیرفعال شده برای مدیریت حالت های امنیتی قابل استفاده نمی باشد.

اگر سعی می کنید بیش از 3 بار حالت امنیتی را با یک کارت یا جا کلیدی که بطور موقت غیرفعال شده است، تغییر دهید، صفحه کلید در مدت زمان تعیین شده در تنظیمات، قفل می شود (اگر تنظیم فعال باشد)، و نوتیفیکیشن های مربوطه به کاربران و ایستگاه نظارت شرکت امنیتی سیستم ارسال می شود.

برای غیرفعال کردن موقت تگ یا کارت در برنامه آژاکس :

  1. هاب مورد نظر را از لیست هاب ها انتخاب کنید.
  2. به تب دستگاه ها / Devices ایکون بروید.
  3. تگ ها/کارت ها / Passes/Tags را انتخاب کنید.
  4. کارت یا تگ مورد نیاز را از لیست انتخاب کنید.
  5. با کلیک بروی آیکون ایکون به تنظیمات بروید.
  6. گزینه فعال / Active را غیرفعال کنید.
  7. برای ذخیره تنظیمات روی بازگشت / Back کلیک کنید.

برای فعال کردن مجدد تگ یا کارت، گزینه فعال / Active را فعال کنید.



ریست کردن تگ یا کارت

حداکثر 13 هاب می تواند به یک تگ یا کارت متصل شود. به محض رسیدن به این محدوده، اتصال هاب های جدید فقط پس از ریست کامل تگ یا کارت امکانپذیر خواهد بود.

توجه داشته باشید که تنظیم مجدد، تمام تنظیمات و اتصالات جا کلیدی ها و کارت ها را حذف می کند. در این حالت، تگ و کارت فقط از هابی که از آن ریست شده است، حذف می شوند. در هاب های دیگر، تگ یا کارت هنوز در برنامه نمایش داده می شود، اما از آنها برای مدیریت حالت های امنیتی استفاده نمی شود که باید آنها باید به صورت دستی حذف شوند.

هنگامی که محافظت در برابر دسترسی غیرمجاز فعال می شود، 3 تلاش برای تغییر حالت امنیتی با کارت یا جا کلیدی که ریست شده است، صفحه کلید را مسدود می کند (مدیریت زمان مسدود کردن در تنظیمات دستگاه) و کاربران و شرکت امنیتی فوراً از این موضوع مطلع می شوند.

برای ریست تگ یا کارت در برنامه آژاکس :

  1. هاب مورد نظر را از لیست هاب ها انتخاب کنید.
  2. به تب دستگاه ها / Devices ایکون بروید.
  3. یک صفحه کلید سازگار را از لیست دستگاه انتخاب کنید.
  4. با کلیک بروی آیکون ایکون به تنظیمات بروید.
  5. منوی تنظیم مجدد کارت/تگ / Pass/Tag Reset را انتخاب کنید.
  6. با استفاده از کارت/تگ به صفحه کلید بروید و آن را فعال کنید. سپس کلید disarming ایکون را فشار دهید. صفحه کلید به حالت فرمت کردن دستگاه دسترسی تغییر می کند.
  7. تگ یا کارت بروی کارتخوان (با آیکون موج مشخص شده است) صفحه کلید قرار دهید. پس از موفقیت آمیز بودن فرمت شدن، در برنامه آژاکس یک نوتیفیکیشن دریافت خواهید کرد.



استفاده کردن

این دو وسیله نیازی به نصب یا اتصال اضافی ندارند. به لطف یک سوراخ خاص روی بدنه تگ، این جا کلیدی به راحتی با شما حمل می شود. می توانید آن را روی مچ دست یا گردن خود آویزان کنید، یا آن را به دسته کلید خود وصل کنید. کارت عبور هیچ حفره ای در بدنه ندارد، اما می توانید آن را در کیف پول یا کاور موبایل خود نگهداری کنید.

اگر تگ یا کارت را در کیف پول خود حمل می کنید، کارت های دیگری را در کنار آن مانند کارت های اعتباری یا مغناطیسی قرار ندهید. این ممکن است باعث تداخل در عملکرد صحیح دستگاه هنگام تلاش برای عملیاتی یا غیرعملیاتی کردن سیستم امنیتی شود.

برای تغییر حالت امنیتی :

  1. صفحه کلید پلاس را با کشیدن دست خود بروی آن فعال کنید. صفحه کلید بیپ می زند (در صورت فعال بودن در تنظیمات) و نور پس زمینه روشن می شود.
  2. بروی محل کارتخوان (آیکون موج) تگ یا کارت را قرار دهید.
  3. حالت امنیتی را تغییر دهید. توجه داشته باشید که اگر گزینه تغییر حالت آسان عملیاتی / Easy armed mode change در تنظیمات صفحه کلید فعال باشد، نیازی به فشار دادن دکمه تغییر حالت امنیتی نیست. حالت امنیتی با استفاده از تگ/کارت، به حالت برعکس تغییر می کند.

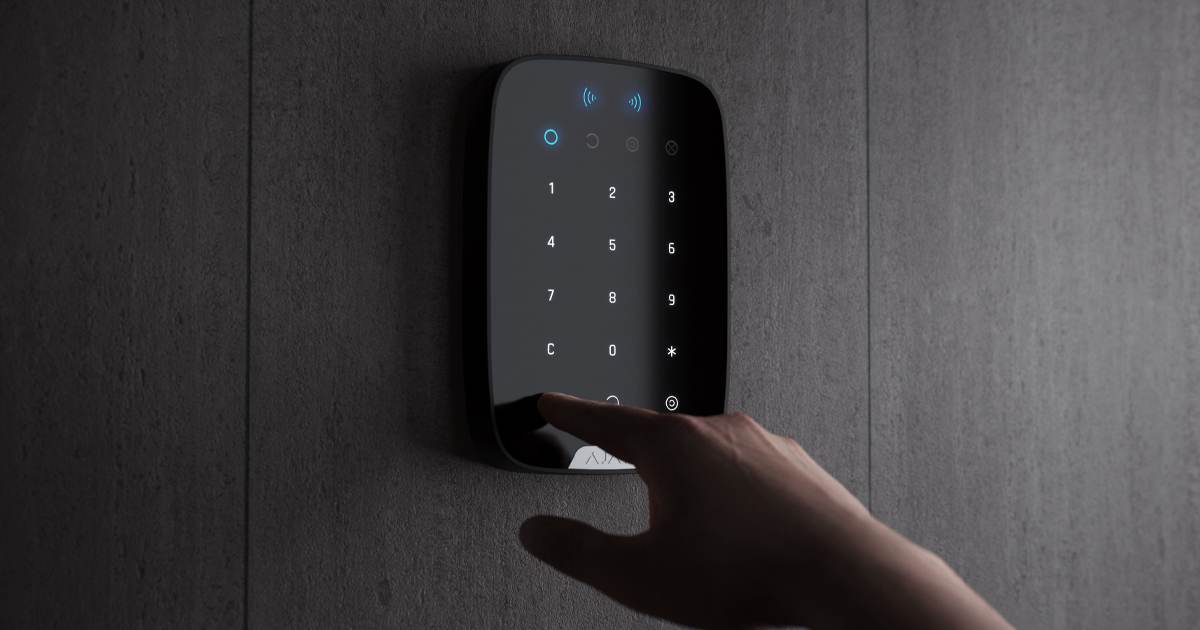

استفاده از صفحه کلید



استفاده از تگ یا کارت با عملیاتی کردن دو مرحله ای فعال شده

تگ و کارت می توانند در عملیاتی کردن دو مرحله ای شرکت کنند، اما نمی توانند به عنوان دستگاه های مرحله دوم استفاده شوند. فرآیند عملیاتی کردن دو مرحله ای با استفاده از تگ یا کارت شبیه به عملیاتی کردن با رمز عبور شخصی یا مشترک صفحه کلید است.



نگهداری

تگ و کارت بدون باتری هستند و نیازی به تعمیر و نگهداری ندارند.



مشخصات فنی

تکنولوژی مورد استفاده DESFire®
استاندارد عملیاتی ISO 14443-А (13.56 مگاهرتز)
رمزگذاری +
احراز هویت +
محافظت در برابر شنود سیگنال +
امکان تخصیص دادن به کاربر +
حداکثر تعداد متصل به هاب 13 عدد
سازگاری صفحه کلید پلاس
محدوده دمای عملیاتی از °10- سانتیگراد تا °40+ سانتیگراد
رطوبت مجاز عملیاتی حداکثر تا %75
ابعاد تگ: 45 × 32 × 6 میلیمتر
کارت: 86 × 54 × 0.8 میلیمتر
وزن تگ: 7 گرم
کارت: 6 گرم



اقلام همراه

  1. تگ یا کارت – 3/10/100 عدد (بسته به نوع خرید)
  2. راهنمای شروع سریع
